Компаратор напряжения LM139, руководство по распиновке и схемам применения
11/17/2024 5:55:00 PM
LM139 - надежный компаратор напряжения с четырьмя независимыми компараторами, идеально подходящий для различных приложений с использованием одного источника питания. Правильная конструкция схемы, конфигурация выводов и тщательная калибровка обеспечивают стабильную работу и минимизируют такие проблемы, как шум или ложные срабатывания. Хотя в техническом описании приводятся подробные данные, практическое использование часто открывает полезные идеи. При правильной конструкции и уходе LM139 обеспечивает надежные результаты во многих электронных проектах. Каталог
2. Схема выводов LM139
3. Проектирование модели CAD LM139
4. Особенности операционного усилителя LM139
5. Упаковка LM139
6. Области применения LM139
7. Технические характеристики
8. Блок-схема LM139
9. Типичные области применения LM139
10. Упрощенная принципиальная схема LM139
11. Рекомендации по компоновке LM139
12. Обзор производителя LM139

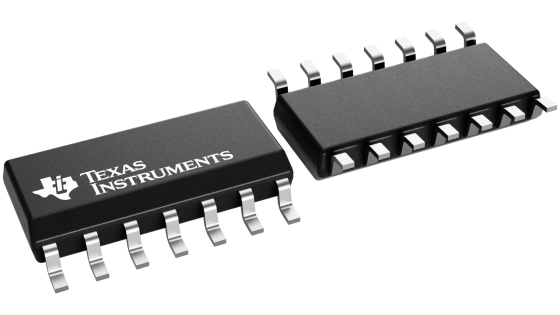

LM139
Обзор LM139
LM139 - это универсальный компаратор напряжения с четырьмя независимыми компараторами, подходящий для широкого спектра применений. Он работает с одним или двумя источниками питания, требуя разности напряжений от 2 В до 36 В, и обеспечивает стабильную работу, поддерживая VCC не менее чем на 1,5 В выше синфазного напряжения. Благодаря низкому, стабильному потреблению тока и выходным сигналам, поддерживающим логику проводного И, он энергоэффективен и идеально подходит для логических и автоматизированных систем. Созданный для жестких условий, он надежно работает при температуре от –55 °C до 125 °C, что делает его пригодным для таких требовательных областей, как аэрокосмическая, оборонная и автомобильная промышленность, где важны точный входной сигнал датчика и надежная производительность.
Альтернативы:
LM339B
LM139AQML
TLC374M
LM239
LM2901
Настройка выводов LM139
Распиновка LM139
Функция выводов LM139
Проектирование модели LM139 CAD
Проектирование модели LM139 CAD
Особенности операционного усилителя LM139
Широкий диапазон напряжений
• Однополярное питание - от 2 В до 36 В (проверено до 30 В для стандартных устройств, 32 В для устройств с суффиксом V).
• Двойное питание - ±1 В до ±18 В (проверено до ±15 В для стандартных устройств, ±16 В для устройств с суффиксом V).
Низкое энергопотребление
• Типичный ток питания - 0,8 мА.
Отличная производительность на входе
• Входной ток смещения - 25 нА (типично).
• Входной ток смещения - 3 нА (типично для LM139).
• Входное напряжение смещения - 2 мВ (типично).
Универсальный вход и выход
• Входной диапазон включает заземление.
• Обрабатывает дифференциальные входные напряжения до ±36 В.
• Совместим с выходами TTL, MOS и CMOS.
Низкое выходное напряжение
• Минимальное напряжение насыщения для эффективной работы.
Опция военного класса
• Устройства, соответствующие стандарту MIL-PRF-38535, имеют полностью протестированные параметры.
• Другие устройства могут не тестировать все параметры во время производства.
Упаковка LM139
Упаковка LM139
Области применения LM139
• Промышленная - используется в системах промышленной автоматизации для мониторинга и управления процессами с точным определением и регулированием напряжения.
• Автомобильная промышленность
– HEV/EV и силовые агрегаты - контролирует уровни напряжения в силовых агрегатах гибридных и электрических транспортных средств для обеспечения оптимальной производительности.
– Информационно-развлекательные системы и приборные панели - обеспечивает надежное опорное напряжение для автомобильных развлекательных и дисплейных систем.
– Модули управления кузовом - управляет различными системами управления в транспортных средствах, включая освещение и работу окон, требующими точной регулировки напряжения.
• Контроль питания - обеспечивает стабильное электропитание и регулирование напряжения в цепях для предотвращения повреждений из-за перенапряжения.
• Генераторы - используются для генерации стабильных, колебательных сигналов для синхронизации или генерации частоты в электронных цепях.
• Пиковые детекторы - обнаруживают и удерживают пиковое напряжение в сигнале, полезны при измерении высокоскоростных сигналов и переходных событий.
• Логическое преобразование напряжения - преобразует уровни напряжения между различными логическими системами, обеспечивая совместимость в конструкциях со смешанным напряжением.
