Возможности модуля IGBT VS-GP250SA60S

3/19/2025 6:11:52 PM

Модуль IGBT VS-GP250SA60S от Vishay - это мощный компонент, используемый в мощных электронных устройствах. В этой статье объясняется, как он работает, из чего сделан и почему он важен для таких вещей, как солнечные энергосистемы и электромобили. Мы рассмотрим его конструкцию, особенности, как его установить и как устранить распространенные проблемы.

Схема цепи для VS-GP250SA60S показывает внутреннюю структуру и конфигурацию выводов модуля IGBT. В левой части схемы символ иллюстрирует транзистор IGBT с тремя основными выводами: коллектор (C), затвор (G) и эмиттер (E). Вывод 3 - это коллектор, вывод 2 - это затвор, а выводы 1 и 4 - это эмиттеры. Такое расположение позволяет осуществлять управляемую коммутацию высокой мощности с помощью входных сигналов затвора.

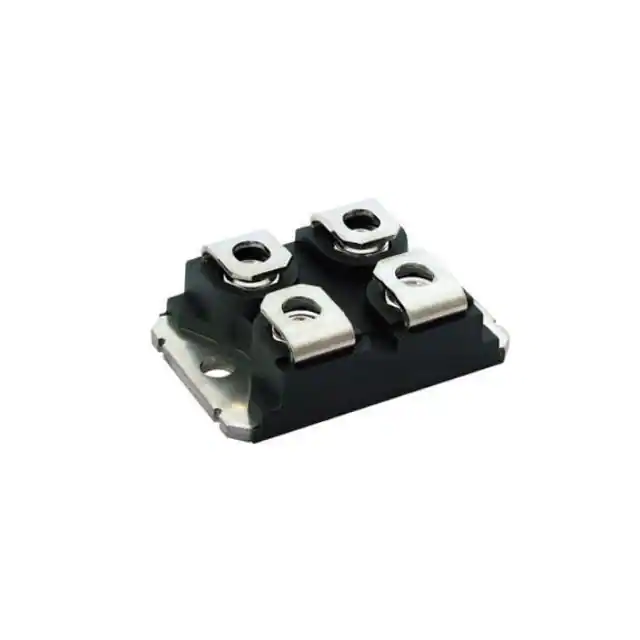

С правой стороны схема назначения выводов показывает физическую компоновку выводов модуля. Выводы 1 и 4 подключены к эмиттеру, вывод 2 - к затвору, а вывод 3 - к коллектору. Четыре больших винта и контактные площадки представляют собой надежные соединения для сильноточных путей.

Обзор VS-GP250SA60S

Модуль VS-GP250SA60S от Vishay выделяется на рынке благодаря интеграции IGBT и диода, что делает его высокоэффективным выбором для приложений коммутации высокой мощности. Этот модуль способен управлять значительными электрическими нагрузками с напряжением коллектор-эмиттер 600 В и постоянным током коллектора до 250 А. Такие возможности делают его лучшим для приводов двигателей, инверторов и других приложений преобразования энергии, где требуется надежная и прочная обработка мощности.

Рассмотрите возможность заказа VS-GP250SA60S оптом, чтобы улучшить свои системы с помощью лучших силовых модулей, обеспечивающих максимальную производительность и надежность для ваших приложений с высокими требованиями.

Характеристики VS-GP250SA60S
• Использует технологию Trench PT IGBT, оптимизированную для стандартных рабочих скоростей.

• Корпус полностью изолирован, что повышает безопасность и производительность.

• Отличается исключительно низкой внутренней индуктивностью, обычно менее 5 нГн.

• Соответствует общепризнанным отраслевым стандартам.

• Сертифицирован UL, номер файла одобрения подшипника E78996.

Преимущества использования VS-GP250SA60S
• Разработан для приложений, требующих высокого тока, таких как сварочные аппараты AC TIG.

• Позволяет напрямую подключаться к радиаторам.

• Совместим с другими устройствами, использующими типы корпусов SOT-227.

• Демонстрирует сниженные потери проводимости, повышая эффективность.

• Создает минимальные электромагнитные помехи, снижая потребность в дополнительных демпфирующих компонентах.

Как правильно монтировать и охлаждать VS-GP250SA60S
Выбор правильной монтажной поверхности
При монтаже VS-GP250SA60S крайне важно выбрать поверхность, которая может выдержать вес устройства и тепловые требования. В идеале используйте металлическую поверхность для лучшего рассеивания тепла. Убедитесь, что поверхность ровная, чтобы избежать механического напряжения на модуле.

Нанесение термопасты
Перед монтажом нанесите тонкий ровный слой высококачественной термопасты на основание VS-GP250SA60S. Это улучшит тепловое соединение между модулем и радиатором, уменьшив тепловое сопротивление и повысив эффективность охлаждения.

Крепление устройства
Используйте винты M3 или M4 для крепления VS-GP250SA60S к радиатору или монтажной поверхности. Не перетягивайте винты, так как это может повредить модуль. Убедитесь, что устройство надежно закреплено без люфта.

Крепление радиатора
Выберите радиатор, который соответствует тепловым требованиям VS-GP250SA60S. Радиатор должен иметь соответствующий размер для эффективного рассеивания выделяемого тепла. Прикрепите радиатор непосредственно к основанию модуля, обеспечив хороший контакт с термопастой.

Обеспечение надлежащего воздушного потока
Для охлаждения необходим надлежащий воздушный поток. Расположите монтажную установку так, чтобы обеспечить беспрепятственное движение воздуха вокруг радиатора. Рассмотрите возможность использования вентилятора, если естественного воздушного потока недостаточно для поддержания безопасной рабочей температуры.

Регулярное обслуживание
Регулярно проверяйте и обслуживайте монтажный и охлаждающий узел. Убедитесь, что термопаста не высохла и не деградировала, так как это может существенно повлиять на эффективность охлаждения. Также регулярно очищайте радиатор, чтобы предотвратить скопление пыли, которая может изолировать тепло и препятствовать охлаждению.

Применение VS-GP250SA60S
Системы возобновляемой энергии
VS-GP250SA60S идеально подходит для приложений возобновляемой энергии, особенно в инверторах солнечной энергии и преобразователях ветряных турбин. Его высокая энергоэффективность и надежность поддерживают требования по надежному преобразованию и управлению большими объемами возобновляемой энергии.

Зарядные станции для электромобилей (ЭМ)
Этот модуль можно использовать на зарядных станциях для электромобилей для управления высокими требованиями к мощности, необходимыми для технологий быстрой зарядки. Его способность выдерживать значительную пропускную способность мощности обеспечивает эффективное преобразование энергии из сети в транспортное средство.

Промышленные приводы двигателей
В промышленных условиях VS-GP250SA60S используется для управления приводами двигателей в тяжелом машиностроении и производственных линиях. Его долговечность и высокая мощность делают его пригодным для приложений, требующих точного управления скоростью двигателя и крутящим моментом в сложных промышленных условиях.

Источники питания для центров обработки данных
Центрам обработки данных требуются стабильные и надежные источники питания для работы с высокими нагрузками и поддержания непрерывной работы. VS-GP
