CM100DY-12H Технические характеристики, альтернативы и приложения

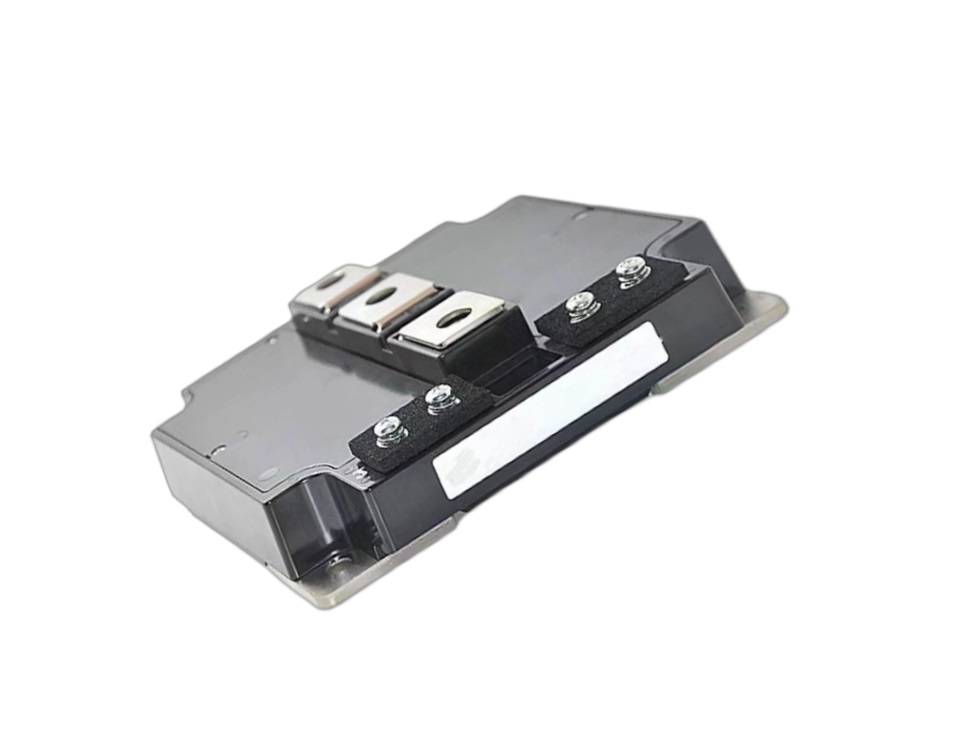

CM100DY-12H от Powerex, Inc. - это мощный двойной модуль IGBT, предназначенный для задач высокой мощности, таких как управление двигателями и управление источниками питания. Этот модуль объединяет два транзистора IGBT в полумостовой конфигурации со специальными диодами, которые быстро восстанавливаются, что делает его очень эффективным. Он создан для хорошей работы, сохраняя компоненты холодными и изолированными, что упрощает сборку.
Обзор CM100DY-12H
CM100DY-12H от Powerex, Inc. - это двойной модуль IGBT, предназначенный для приложений коммутации высокой мощности. Этот модуль включает два транзистора IGBT в полумостовой конфигурации вместе со встроенными сверхбыстро восстанавливающимися диодами свободного хода. Его конструктивные особенности гарантируют, что все компоненты изолированы от базовой платы, что упрощает сборку и улучшает управление температурой. Ключевые характеристики включают в себя напряжение коллектор-эмиттер 600 В и ток коллектора 100 А непрерывно, с возможностью обработки до 200 А в пиковых сценариях. Низкие требования к мощности привода модуля и низкое напряжение насыщения способствуют эффективной работе, особенно в высокочастотных средах, обычно в диапазоне от 20 до 25 кГц. Изолированная конструкция базовой платы облегчает интеграцию в различные системы.
Подходит для различных приложений, таких как управление двигателем переменного тока, сервосистемы, источники бесперебойного питания, а также источники питания для сварки и лазера, CM100DY-12H является универсальным выбором для ваших потребностей в управлении питанием. Чтобы изучить его преимущества для ваших приложений, рассмотрите возможность покупки CM100DY-12H сегодня.
Схема цепи CM100DY-12H

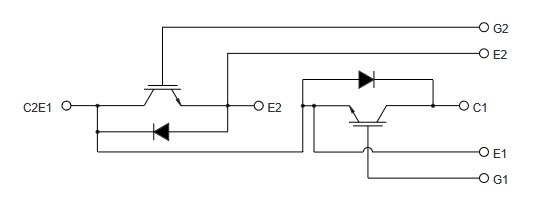

Схема цепи представляет собой модуль IGBT (биполярный транзистор с изолированным затвором) CM100DY-12H. Этот модуль представляет собой двойную конфигурацию IGBT с общим подключением эмиттера. Каждый IGBT состоит из затвора (G), эмиттера (E) и коллектора (C). Два транзистора соединены в полумостовой конфигурации, обычно используемой в инверторах, приводах двигателей или преобразователях мощности.
Верхний IGBT имеет свой коллектор, подключенный к клемме C2E1 модуля, в то время как нижний IGBT имеет свой эмиттер, подключенный к клемме E1. Эмиттеры обоих транзисторов имеют общее соединение в E2. Схема также включает в себя обратные диоды на каждом IGBT, чтобы обеспечить протекание тока во время выключения, обеспечивая защиту и повышение эффективности во время работы. Модуль предназначен для приложений с высокой мощностью и обеспечивает такие функции, как электрическая изоляция между IGBT и радиатором для безопасности и легкой интеграции.
Управление двигателем переменного тока
Идеально подходит для управления и контроля двигателей переменного тока в промышленном оборудовании, обеспечивая точное регулирование скорости и крутящего момента.
Управление движением/сервоуправление
Используется в сервосистемах для обеспечения точного управления движением в робототехнике и автоматизированных производственных процессах.
Источники бесперебойного питания (ИБП)
Необходимы в системах ИБП для поддержания непрерывности питания и защиты чувствительного оборудования во время отключений.
Источники питания для сварки
Используются в сварочном оборудовании для обеспечения постоянной и контролируемой мощности для различных методов сварки.
Источники питания лазеров
Используются в лазерных системах для обеспечения стабильной подачи питания, идеально подходят для точной резки и гравировки.
Преимущества CM100DY-12H
CM100DY-12H - это двойной модуль IGBT, разработанный для приложений с высокой мощностью переключения. Его основные преимущества включают в себя:
• Низкая мощность привода: для работы модуля требуется минимальная входная мощность, что повышает общую эффективность системы.
• Низкое V<sub>CE(sat)</sub>: он имеет низкое напряжение насыщения коллектор-эмиттер, что снижает потери проводимости во время работы.
• Высокочастотная работа: способен работать на частотах от 20 до 25 кГц, подходит для приложений, требующих быстрого переключения.
• Изолированная базовая плата: конструкция изолированной базовой платы упрощает теплоотвод и улучшает управление температурой, способствуя повышению надежности.
Интегрированные сверхбыстрые восстанавливающиеся диоды: каждый транзистор IGBT включает обратно подключенный сверхбыстрый восстанавливающийся свободный диод, что обеспечивает эффективное переключение и сокращает время обратного восстановления.
Размеры упаковки модуля IGBT CM100DY-12H содержат подробные измерения для монтажа и интеграции в систему. На схеме указаны основные размеры, такие как общая длина (A), ширина (B) и высота (E), которые помогают определить необходимое для установки пространство. Положения клемм, обозначенные как C2E1, E2 и C1, отмечены вместе с соответствующими монтажными отверстиями (S - M5 с резьбой) для надежного крепления.
На схеме также указано расстояние между клеммами и точками крепления (например, F, K, L и R), что обеспечивает правильное выравнивание во время сборки. Дополнительные функции, такие как соединение 110 TAB, указывают на вспомогательные клеммы для сигналов управления или мониторинга. Обозначенный диаметр монтажных отверстий (Q) и подробные размеры клеммной колодки (например, H и P) обеспечивают совместимость со стандартным оборудованием.
Заключение
В целом, CM100DY-12H - надежный и эффективный выбор для управления высокими потребностями в мощности в различных устройствах. Он разработан для использования меньшей мощности и обработки высоких частот, что делает его идеальным для задач, требующих точного управления мощностью. Благодаря своей простой конструкции этот модуль легко устанавливается и хорошо работает в самых разных условиях: от промышленных машин до систем резервного питания.
