Микроконтроллер ATMEGA2560-16AU: подробное руководство по функциям, распиновке и применению
11/25/2024 6:04:19 PM
Микроконтроллер ATMEGA2560-16AU от Microchip Technology очаровывает своей выдающейся производительностью и энергоэффективностью, что имеет решающее значение для современных приложений. Он построен на надежной 8-битной архитектуре RISC, выполняя инструкции за один цикл, достигая таким образом почти 1 MIPS на МГц. Эта способность создает тонкий баланс между энергопотреблением и производительностью, удовлетворяя потребности энергосберегающих приложений. Щедрое обеспечение 256 КБ флэш-памяти, 4 КБ EEPROM и 8 КБ SRAM, а также 86 настраиваемых линий GPIO позволяет ATMEGA2560-16AU справляться с различными сложными задачами. Он включает в себя гибкие таймеры, USART, SPI, 10-битный АЦП и адаптивные режимы энергосбережения, все функционирующие в диапазоне напряжений от 1,8 В до 5,5 В. Его корпус TQFP и устойчивость к промышленным экстремальным температурам еще больше повышают его адаптивность во многих отраслях. Каталог
2. Распиновка ATMEGA2560-16AU
3. Модель CAD ATMEGA2560-16AU
4. Основные характеристики и всестороннее исследование ATMEGA2560-16AU
5. Технические характеристики
6. Детали с похожими характеристиками
7. Функциональная блок-схема ATMEGA2560-16AU
8. Как использовать ATMEGA2560-16AU
9. Изучение альтернатив ATMEGA2560-16AU
10. Применение ATMEGA2560-16AU
11. Корпус ATMEGA2560-16AU
12. Производитель ATMEGA2560-16AU

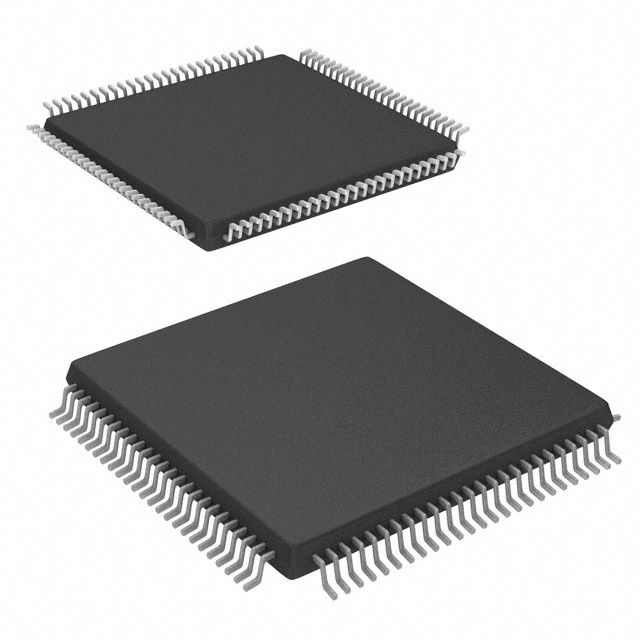

Подробный обзор ATMEGA2560-16AU
ATMEGA2560-16AU, известный своей универсальностью, представляет собой 8-битный микроконтроллер, который стремится найти баланс между производительностью и энергоэффективностью. Его архитектура RISC разработана для выполнения большинства инструкций за один тактовый цикл, что обеспечивает впечатляющую скорость около 1 MIPS на МГц. Он отличается своей значительной флэш-памятью объемом 256 КБ, дополненной 4 КБ EEPROM, 8 КБ SRAM и оснащен 86 линиями GPIO. Важно то, что он интегрирует гибкие таймеры, различные последовательные интерфейсы и 10-битный АЦП, эффективно работающий в диапазоне напряжений от 1,8 В до 5,5 В. A в его упаковке означает конфигурацию TQFP, а U указывает на его адаптируемость к промышленным температурным средам.

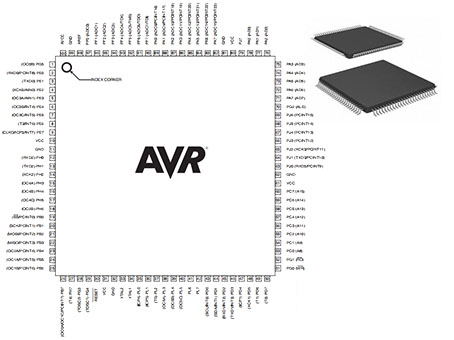

Распиновка ATMEGA2560-16AU
Основные характеристики и всестороннее исследование ATMEGA2560-16AU
ATMEGA2560-16AU известен своим высокопроизводительным, энергоэффективным 8-битным микроконтроллером AVR, отличающимся передовым дизайном и разнообразным потенциалом применения.
Архитектура и набор инструкций RISC
Этот микроконтроллер имеет усовершенствованную архитектуру RISC, способствующую плавному выполнению инструкций с помощью 135 надежных инструкций и 32 регистров общего назначения, обеспечивая замечательную эффективность до 16 MIPS на частоте 16 МГц. В частности, встроенный 2-тактный умножитель значительно ускоряет вычислительные задачи, распространенные во встраиваемых системах.
Возможности памяти
Оборудованный значительной памятью - 256 Кбайт флэш-памяти, 4 Кбайт EEPROM и 8 Кбайт внутреннего SRAM - ATMEGA2560-16AU подходит для приложений, требующих непрерывного хранения и регистрации данных.
Поддержка программирования и отладки
Внутрисистемное программирование, реальные возможности чтения во время записи и интерфейс JTAG обеспечивают неоценимую поддержку для расширенных задач отладки и программирования, улучшая плавные обновления и устранение неполадок, особенно на этапах итеративной разработки.
Периферийные функции
Включение таймеров, каналов ШИМ, АЦП, USART, SPI, сторожевых таймеров и аналоговых компараторов обогащает его функциональность. Эти периферийные устройства играют решающую роль во встраиваемых системах, поддерживая точную синхронизацию и протоколы связи.
Энергоэффективность и универсальность ввода-вывода
Благодаря нескольким режимам сна, созданным для оптимизации энергопотребления, этот микроконтроллер подходит для устройств с батарейным питанием. Кроме того, он предлагает широкий спектр программируемых линий ввода-вывода, адаптируемых к различным потребностям проектирования.
Экологические и нормативные стандарты
Работая в диапазоне температур от -40 °C до 85 °C и соответствуя стандартам RoHS, этот микроконтроллер обеспечивает долговечность и снижает воздействие на окружающую среду. Его сверхнизкое энергопотребление делает его устойчивым вариантом для разработчиков.
Функциональная блок-схема ATMEGA2560-16AU

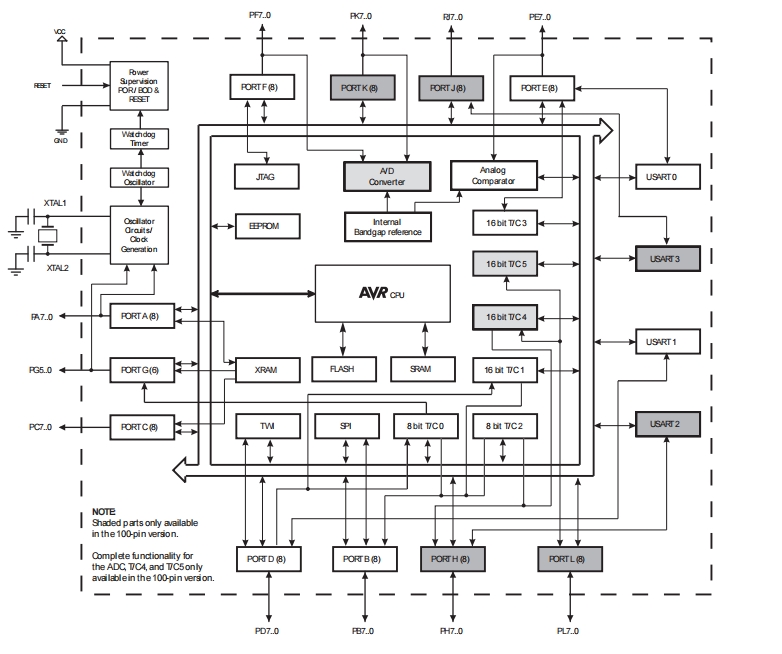

Сложная архитектура ATMEGA2560-16AU изображена на комплексной схеме, которая подчеркивает его разнообразные возможности. Благодаря 32 регистрам общего назначения, бесшовно подключенным к арифметико-логическому устройству (АЛУ), эта конструкция охватывает принципы архитектуры компьютера с сокращенным набором команд (RISC). Она эффективно облегчает обработку, обеспечивая доступ к одной инструкции и двум регистрам в течение каждого тактового цикла. Такая компоновка обеспечивает заметное повышение производительности по сравнению с традиционными микроконтроллерами со сложным набором команд (CISC), которые, хотя и известны разнообразными наборами команд, иногда отстают в скорости выполнения.
ATMEGA2560-16AU является свидетельством преимуществ архитектуры RISC, подчеркивая оптимизированный набор инструкций, который ускоряет выполнение за счет минимизации циклов, необходимых для каждой инструкции. Эта эффективность оказывается особенно выгодной в scena
