Понимание печатных плат и их компонентов.
12/18/2025 9:53:33 PM
Печатные платы помогают соединять и управлять компонентами, обеспечивающими работу устройств. Они позволяют электрическому току течь по точно заданным путям, обеспечивая эффективную работу всего, от смартфонов и компьютеров до автомобилей и медицинского оборудования. Понимание принципов работы печатных плат и их состава позволяет понять технологии, которые лежат в основе повседневной жизни.
Что такое печатная плата?

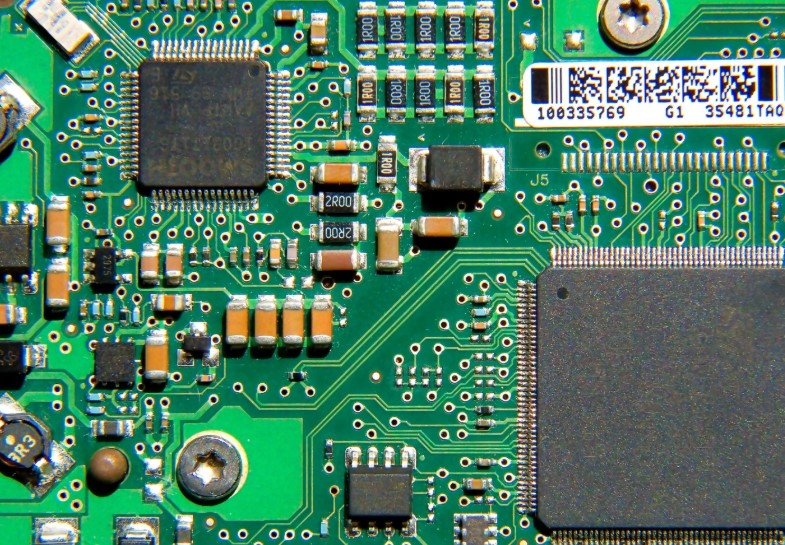

Печатная плата (PCB) - это основа, которая соединяет и поддерживает электронные компоненты в таких устройствах, как телефоны, компьютеры и автомобили. Она изготовлена из изоляционного материала с тонкими медными слоями, которые образуют пути или дорожки, позволяющие электрическому току течь между такими компонентами, как микросхемы, резисторы и конденсаторы. Компоненты припаиваются, и платы могут иметь один или несколько слоев в зависимости от сложности устройства.
Как работает печатная плата?

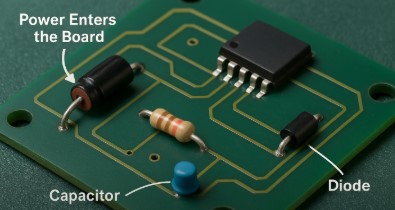

Когда электрический ток течет по дорожкам, каждый компонент взаимодействует с током определенным образом, накапливая, блокируя, усиливая или обрабатывая его. Вместе они образуют замкнутую цепь, выполняющую полную функцию. Питание поступает на плату и протекает по тонким медным линиям, называемым дорожками. Эти дорожки соединяют различные компоненты, такие как конденсатор, резистор, диод и интегральная схема (ИС).
Каждый компонент выполняет свою функцию: конденсатор накапливает энергию, резистор контролирует величину протекающего тока, диод обеспечивает движение электричества в одном направлении, а ИС обрабатывает сигналы для обеспечения работы устройства. Вместе они обеспечивают контролируемое течение электричества, чтобы схема могла правильно выполнять свою работу. Скоординированный поток электричества, управляемый каждым компонентом, приводит электронное устройство в действие.
Односторонняя печатная плата: содержит только один слой проводящей меди на одной стороне платы, с компонентами, установленными на противоположной стороне. Это самый простой и доступный тип печатных плат, обычно используемый в недорогой электронике, такой как калькуляторы, источники питания, платы светодиодного освещения и бытовая техника.
Двусторонняя печатная плата: имеет медные дорожки как на верхней, так и на нижней поверхностях платы, соединенные переходными отверстиями. Такая конструкция позволяет создавать более сложные схемы и увеличивать плотность компонентов. Типичные области применения включают системы мониторинга мощности, усилители и управляющие реле.
Многослойная печатная плата: состоит из трех или более слоев меди, расположенных друг над другом и изолированных между слоями диэлектрического материала. Используется в передовых высокопроизводительных электронных системах, где пространство ограничено, а целостность сигнала важна, например, в смартфонах, серверах, медицинских приборах и аэрокосмическом оборудовании.
Жесткая печатная плата: изготавливается из твердых, негибких материалов, таких как стекловолокно (FR4). Эти платы сохраняют свою форму под нагрузкой и обеспечивают механическую поддержку компонентов. Используется в большинстве повседневных электронных устройств, таких как компьютеры, телевизоры и промышленное оборудование.
Гибкая печатная плата: изготавливается на гибких подложках, таких как полиимид, что позволяет плате скручиваться или складываться без разрушения. Используется там, где важна экономия места и веса, например, в камерах, носимых устройствах, складных телефонах и медицинских имплантатах.
Жестко-гибкая печатная плата: сочетает в себе жесткие и гибкие слои в одной конструкции, обеспечивая как долговечность, так и адаптивность. Эта гибридная конструкция идеально подходит для сложных электронных устройств, требующих компактности и надежности, таких как аэрокосмические приборы, военные устройства и высококачественная бытовая электроника.
Высокочастотные печатные платы: Специально разработаны для передачи сигналов на высоких частотах (обычно выше 1 ГГц). Изготовленные из материалов с низкими потерями, таких как ПТФЭ или ламинаты Роджерса, эти платы минимизируют помехи сигнала и используются в системах связи, радарах и радиочастотных приложениях.
Алюминиевые печатные платы: Изготовлены с металлическим базовым слоем для превосходного теплоотвода. Они идеально подходят для мощных и требовательных к тепловому режиму приложений, таких как светодиодные системы освещения, преобразователи мощности и автомобильная электроника.
Распространенные компоненты, встречающиеся на печатной плате:
• Резисторы – контролируют поток электрического тока и регулируют уровни сигнала.
• Конденсаторы – накапливают и высвобождают электрическую энергию, помогая сглаживать колебания напряжения.
• Диоды – позволяют току течь только в одном направлении, защищая цепи от обратного напряжения.
• Транзисторы – выступают в качестве переключателей или усилителей для управления сигналами и питанием.
• Интегральные схемы (ИС) – миниатюрные электронные схемы, упакованные в микросхемы, выполняющие определенные задачи.
• Индукторы – накапливают энергию в магнитном поле и помогают управлять изменениями тока.
• Разъемы – обеспечивают точки подключения для внешних устройств или других печатных плат.
• Светодиоды – отображают питание, активность или состояние на плате.
Заключение
Печатные платы делают возможными современные технологии, обеспечивая структуру, связь и надежность электронных устройств. Знание их типов, компонентов и потребностей в обслуживании помогает в проектировании, устранении неполадок и защите. От простых гаджетов до сложных машин, печатные платы остаются основой инноваций в мире электроники.
